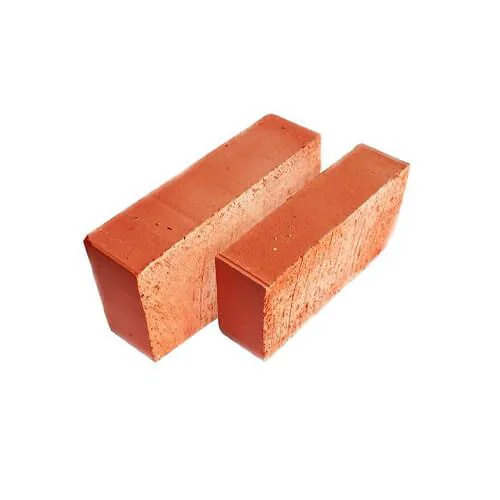

Цегла червона повнотіла рядова М-100)

Цегла рядова М-100) - будівельний матеріал, який виробляється з допомогою впливу високих температур на глину. Рядова цегла дуже добре підходить для зведення несучих стін або перегородок під обробку. Має відмінні показники для своєї марочности, і повністю задовольняє поставлені до нього вимоги. Кладка з такої цегли не потребує висококласного спеціаліста, з ним впорається навіть починаючий муляр. Відмінна геометрія. Висока жаростійкість. Відмінні показники міцності. Для роботи не потрібно висококласний фахівець. Довговічний.

З цим товаром купують:

ЗАСТОСУВАННЯ Цегла рядова:

Застосовується в будівництві будівель і споруд, зведення стін і перегородок

По своїй сфері застосування матеріал підрозділяється на наступні категорії.

- Будівельний, також відомий як рядовий цегла використовується для зведення стін і перегородок, які згодом піддаються обробці іншими матеріалами. Найчастіше має неідеальну форму і зовнішній вигляд, але при цьому дешевше.

- Облицювальна, або лицьова цегла – також може використовуватися для зведення несучих стін, перегородок, цоколів і інших конструкцій, але при цьому він володіє кращим зовнішнім виглядом, тому його можна не покривати іншою обробкою і при цьому все одно отримати красиву і приємну для очей споруду.

- Вогнетривкий застосовується при облаштуванні печей, димоходів та інших споруд, які можуть контактувати з джерелами вогню або високої температури.

Декоративний цегла використовується виключно для зовнішньої або внутрішньої обробки фасадів. Нерідко має спеціальну фактуру чи фарбування.
Види цегляної кладки, перев'язки та розшивки швів

Без знання основних термінів, що позначають елементи кладки, зрозуміти різні інструкції і правильно зводити цегляні стіни непросто. Тому ознайомимося з базовими позначеннями, представленими на зображенні нижче.

Елементи цегляної кладки

Версти — цеглини, які укладаються на лицьову (фасадну) і внутрішню (складову поверхню житлових приміщень) сторони стіни. Цеглу, що лежать між внутрішньою та зовнішньою верстою в ряду, називаються забуткой.

Згідно з зовнішнім виглядом фасаду, ряди в кладці можуть бути точковими або ложковимі. У першому випадку цеглу виходять на лицьову сторону стіни стусаном. І, відповідно, якщо на фасаді видно ложок, то такий ряд називається ложковим.

Шов, утворений розчином між рядами цегляної кладки, називається горизонтальним. А якщо розчин знаходиться між сусідніми цеглою в ряду, то такий шов називається вертикальним. Він може бути поздовжнімабо поперечним. У першому випадку вертикальний шов розташовується вздовж напрямку стіни, у другому – поперек неї. Перекриття в рядах цегляної кладки називаються перев'язками.

Розподіл точкового навантаження на цегляній кладці без перев'язки

Виконання міцних і довговічних споруд з даного матеріалу можливо тільки при дотриманні трьох основних правил.

- У цегляній кладці необхідно рівномірно розподіляти навантаження на стиск і мінімізувати їх на вигин. Для цього площині всіх рядів повинні бути паралельні один одному. В результаті виключається нерівномірний розподіл навантаження на один з кутів або одну із сторін кладки.

- Вертикальні шви, розташовані вздовж і поперек щодо направлення цегляної кладки повинні розташовуватися під кутом 90° відносно площини ряду і взаємно перпендикулярно один одному.

- Для забезпечення рівномірного розподілу навантаження і виключення згинаючих моментів кожен цегла верхнього ряду повинен спиратися як мінімум на два цегли в нижньому.

З класифікацією цегляних кладок по товщині стінки можна ознайомитися нижче.

Різні товщини цегляних кладок. Вибирайте одну з них, виходячи з того, яке споруда зводиться, повинна стіна бути несучої і як йде ситуація з кліматом місцевості
Важливо! Окремо варто сказати, що є ще один вид кладки – у чверть цегли. У такому разі площину рядів проходить не по ліжку блоків, а за ложку. Товщина такої кладки – 65 мм, міцність і теплоізоляція низькі, тому схема годиться тільки для тонких перегородок усередині будинку.

Кладка в чверть

Як вже згадувалося вище, для створення міцної і надійної кладки її вертикальні шви необхідно перекривати. Для вирішення цього завдання використовуються різні схеми укладання, звані перев'язками швів. Кожна з них має певний рівень складності, а також свої переваги і недоліки.

Найчастіше при будівництві використовують наступні системи перев'язки швів:

- однорядна, також відома як ланцюгова;

- багаторядна;

- і підвид багаторядної – трирядна система перев'язування.

Принцип однорядної перев'язки швів полягає чергування ложкових і точкових рядів цегляної кладки через один. При цьому потрібно дотримувати деякі правила.

- Початковий і фінальний ряди кладки повинні бути обов'язково тычковыми.

- Поздовжні вертикальні шви перекриваються на ½ цегли.

- Поперечні вертикальні шви перекриваються на ¼ цегли.

Однорядна система перев'язки швів дає можливість створити дуже міцну і надійну кладку з рівномірним розподілом навантаження і мінімізацією згинаючих моментів. Але при цьому такий спосіб укладання цегли дуже трудомісткий. Крім того, у муляра виникає необхідність виготовляти велику кількість неповномірних блоків, що підвищує витрата матеріалу за рахунок непотрібних четвертинок або шлюбу, отриманого при невдалому розкол.

Цегляна кладка, складена за однорядною системою перев'язки швів

Схема однорядної перев'язки швів для кладки в півтора і два цегли

З точки зору економії матеріалу та часу краще багаторядна система перев'язки швів. В ній один тичковий ряд чергується з 5-6 ложковимі. При цьому є свої особливості, що потребують додержання.

- Як і для однорядної перев'язки, початковий і кінцевий ряди кладки повинні бути точковими.

- Наступний ложковий ряд повинен перекривати вертикальні поперечні шви попереднього ряду того ж типу на ½ цегли. Вертикальні поздовжні шви у ложкових рядах, як правило, не перев'язуються.

- Такі в кладці тичкові ряди повинні перекривати вертикальні поперечні шви попереднього ложкового ряду на ¼ цегли.

Як вже було сказано вище, подібна система економніше і простіше, але разом з тим і не така міцна. Що стосується трирядної перев'язки, це приватний випадок багаторядної – коли між двома точковими рядами розташовується три ложкових.

Багаторядна перев'язка швів в кладці на півтора цегли

Схема трирядної перев'язки швів

Порівняння однорядною та багаторядної перев'язування швів для кладки в дві цеглини

Варто зазначити, що існують і інші системи перев'язки швів цегляної кладки, кожна зі своїми перевагами і недоліками. На зображенні, наприклад, показана схема, що отримала назву «фламандської»

В цегельній кладці розрізняються не тільки товщини стін і схеми розташування блоків, але і типи швів з будівельного розчину. Розглянемо основні їх різновиди.

- Впідрізку – кордону шва збігаються з площиною стін. У результаті виходить рівна і гладка цегляна кладка.

- Пустошовка – кордону шва не доходять до площини стін, між цеглинами залишаються невеликі щілини. Як правило, такий тип використовують у тому випадку, якщо кладка буде штукатуриться. В процесі в ці щілини зайде обробний матеріал і, таким чином, буде добре триматися на стіні.

- Опуклі і увігнуті напівкруглі і двухсрезные шви – в профіль розчин на кордоні стіни має вигляд півкола або трикутника, що виходить або, навпаки, входить за площину кладки. Використовується в декоративних цілях.

Види розшивки швів цегляної кладки

Замішування розчину для кладки

Для з'єднання цеглин і міцну монолітну стіну вам знадобиться цементний розчин. І в цьому розділі статті ви дізнаєтеся, як його приготувати.

Крок 1. Підготуйте всі необхідні компоненти – цемент марки М400, гарний пісок, невелику кількість води і пластифікатор. Останній необхідний для створення еластичною, якісної суміші, яка буде без проблем лягати на цеглу і розгладжуватися. В якості пластифікатора використовуйте або спеціально розроблені добавки, або звичайний миючий засіб.

Крок 2. Увімкніть бетономішалку, налийте туди три чверті відра води, потім додайте 30-50 мл миючого засобу. Зачекайте, поки суміш двох рідин добре перемішається і спіниться.

Крок 3. Засипте два відра піску. Так само вичікуйте, поки всі компоненти в бетономішалці перетворяться в суміш.

Крок 4. Як тільки пісок з рідиною перемішаються – додайте ще два відра піску. Повторіть ті ж дії, що на попередній операції.

Крок 5. Додайте в бетономішалку одне відро сухого цементу марки М400. Поверніть грушу трохи вниз приблизно на 5-10°.

Крок 6. Перемішуйте компоненти рівно до того моменту, поки суміш не стане трохи вологою. Після цього потроху додавайте в бетономішалку води. Не переборщити з водою, інакше доведеться знову додавати сухі компоненти і пластифікатор, при цьому правильні пропорції витримати буде важко.

Крок 7. Як тільки суміш повністю перемішається і почне відлипати від стінок бетономішалки, виливайте її у заздалегідь підготовлене корито або будь-яку іншу ємність відповідного об'єму.

Крок 8. Розмішайте отриману суміш лопатою, перевірте, наскільки вона еластична і підходить її консистенція для застосування в цегельній кладці.

Крок 9. Приготувавши суміш для скріплення цеглин, не забудьте прочистити зупинену бетономішалку від залишків розчину.

Як правильно класти цеглу – покрокова інструкція

Важливо! До того як приступати до будівництва, бажано «потренуватися» виконувати цегляну кладку і окремі її елементи, такі як кути і стовпи. Це дасть вам базові навички муляра і вбереже від деяких помилок у процесі зведення власного будинку, сараю, гаража або будь-якої іншої споруди.

Суха викладка на цоколь

Починається робота з викладення першого ряду цегли «насухую». Вона необхідна для підрахунку того, скільки блоків знадобиться в даному випадку, і для приблизного уявлення того, як зробити правильну кладку.

Крок 1. Розпакуйте цеглу та перевірте екземпляри з різних піддонів. В силу деяких особливостей сировини і технологічного процесу вони можуть відрізнятися один від одного по відтінку або розмірами. Виявити ці особливості заздалегідь. При укладанні стін та інших споруд бажано використовувати цеглу з однієї партії, одного відтінку.

Крок 2. На цоколь чи фундамент розстеліть і закріпіть руберойд – він необхідний для гідроізоляції. Без нього цегла буде «втягувати» воду, що не найкращим чином вплине на його довговічність. Потім викладіть перший ряд блоків без розчину і ретельної підгонки. Підготуйте штир або шматок арматури діаметром 8 мм – він відповідає товщині шару розчину між цеглою.

Крок 3. Тепер викладайте цеглини на край цоколя, ретельно вирівнюючи їх і дотримуючись потрібний зазор за допомогою штиря відповідного діаметру. Таким способом відбувається суха розкладка по всьому периметру майбутньої споруди – особливу увагу приділяйте кутах.

Крок 4. Зробіть виміри довжини від одного кута до іншого, запишіть результати. Також виконайте заміри по діагоналі – все правильно, дотримуються цифри проекту.

Крок 5. По кутах нанесіть олівцем позначки на цоколь в тих місцях, де будуть розташовуватися краю цеглин. При бажанні та наявності часу, такі ж мітки можна поставити по всій довжині стін – це зажадає від вас додаткових сил зараз, але при цьому сильно полегшить роботу в майбутньому.

Нанесення позначки олівцем

Викладка першого ряду

Один з найвідповідальніших етапів в укладанні цегли – робота з першим рядом. Від того, наскільки правильно він буде викладений, залежить якість подальшого кладки і всієї будови в цілому.

Враховуйте це і виконуйте дану роботу з якомога більшою ретельністю.

Крок 1. По міткам, нанесеним на етапі сухий розкладки, викладіть перші цеглини на кути цоколя. В даному випадку ще поверх руберойду була вистелена армуюча сітка з дроту.

Крок 2. Посадивши кутові цеглу одній зі стін на розчин, ретельно слід регулювати їх по висоті рукояткою кельми або дуже легкими і обережними ударами тупий частини молоточка-кирки. При цьому обов'язково використовуйте і водяний рівень, і будівельний – необхідно переконатися, що блоки на двох краях стін розташовуються на однаковій висоті.

Крок 3. За тим же принципом викладіть цеглу першого ряду на всіх кутах майбутньої споруди.

Укладання другого кутового цегли

Крок 4. Натягніть між кутовими цеглою нитку-причалку, з якої буде виконуватися вирівнювання по горизонталі і вертикалі всіх інших блоків першого ряду. Закріплюється шнур або за допомогою кутиків (як на фото нижче), або на порядовке. Врахуйте, що нитка-причалка не повинна провисати і що при укладанні «отдавливать» її в бік однієї з граней цегли небажано.

Крок 5. Приступите до викладення інших цегл першого ряду. Кельмою укладіть на цоколь розчин, розрівняйте до висоти близько 1,5 см, покладіть цегла, вирівняйте його по горизонталі і вертикалі, користуючись ниткою шнур. Якщо ви вперше працюєте каменярем, виконуйте звірку будівельним рівнем. При цьому дозволяється підганяти цегла легкими постукуваннями рукояткою кельми чи тупим кінцем молотка-кирки. Після цього товщина горизонтального шва повинна складати приблизно 8-10 мм, а вертикальних – 8 мм. видаліть Надлишки розчину кельмою.

Крок 6. За тими ж принципами, що вказані вище, здійсните укладання всіх цегл першого ряду.

Крок 7. Після укладання останнього цегли в першому ряду перевірте ще раз, чи збігається висота всіх блоків, чи немає десь випинання вперед або назад щодо цоколя. Якщо все в порядку – приступайте до нанесення кутів другого ряду, переміщення причалювання і до подальших будівельних робіт.

Кладка цегли впрісик і вприжим

Після викладення першого ряду необхідно приступити до створення наступних шарів цегляної кладки. При цьому дії виробляються за схожим алгоритмом – створюються кути, натягається нитка, укладаються блоки. У цьому підрозділі ми зупинимося на останній операції. Є дві основні техніки укладання цегли – впритул і вприжим. Розглянемо послідовно обидва. Почнемо з укладання цегли методом вприсик.

Крок 1. По верхніх ребрах выкладываемого ряду натягніть нитки-причалки. Бажано робити це і з зовнішньої, і з внутрішньої сторони. Потім на ліжко попереднього ряду цеглин вилийте цементний розчин.

Крок 2. Кельмою розмажте розчин по поверхні попереднього ряду цегляної кладки. Його товщина повинна бути трохи більше, ніж товщина планованого вами горизонтального шва. Також прослідкуйте, щоб розчин повністю заповнив вертикальні поздовжні і поперечні стики на попередньому ряді цегляної кладки.
Крок 3. Візьміть цегла, трохи нахиліть його вниз ложком або стусаном (в залежності від того, як вам треба його покласти) і, зануривши в розчин, рухайте так, щоб на нахилену грань наплыл шар суміші. В результаті у вас виходить горизонтальний і вертикальний шви.

Крок 4. За тим же принципом зробіть укладку інших цеглин. Якщо вони по висоті будуть відходити від межі, встановленої ниткою шнур, підженіть їх легкими постукуваннями кельмою або молотком. Надлишки розчину зовні зріжте кельмою, частково заповніть вертикальні шви там, де суміші недостатньо

Тепер розглянемо укладання цегли вприжим.

Крок 1. Як і у попередній інструкції, по верхніх ребрах ряду натягніть нитку-причалку, а на постіль нижчого шару цегли викладіть і розгладьте розчин.

Шаг 2. Затем поверните кельму набок и аккуратным движением поверх раствора подгребите его часть к вертикальной грани того кирпича, рядом с которым вы собираетесь уложить новый. В результате у вас должен получиться ровный боковой шов.

Шаг 3. Придерживая кельмой раствор на вертикальной грани, уложите кирпич и на нужное место и прижмите его к постели предыдущего ряда и к ложку (или тычку, в зависимости от типа кладки) соседнего блока. Аккуратно выдерните мастерок.

Крок 4. За тим же принципом виконайте укладання наступного цегли. Підганяйте їх по висоті легкими ударами рукояткою кельми, якщо це необхідно.

Крок 5. Надлишки розчину, витекли з горизонтального і вертикального швів, зріжте одним рухом кельми. Суміш можна відправити у відро до її основної частини або викласти зверху (у разі, коли стик стусанів або ложков двох цеглин недостатньо заповнений розчином).

Крок 6. Повторюючи попередні кроки, викладіть всі інші цеглини в ряду.

ПЕРЕВАГИ Цегла рядова:

- Відмінна геометрія;

- Висока жаростійкість;

- Відмінні показники міцності;

- Для работы не требуется высококлассный специалист;

- Долговечный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Кирпич рядовой:
